Лабораторная установка «Изучение колебаний связанных маятников»

Предназначение
Лабораторная установка предназначена для изучения колебательных систем с двумя степенями свободы, определения частот нормальных колебаний и частоты биений при разной степени связи во время проведения учебных занятий.

Описание

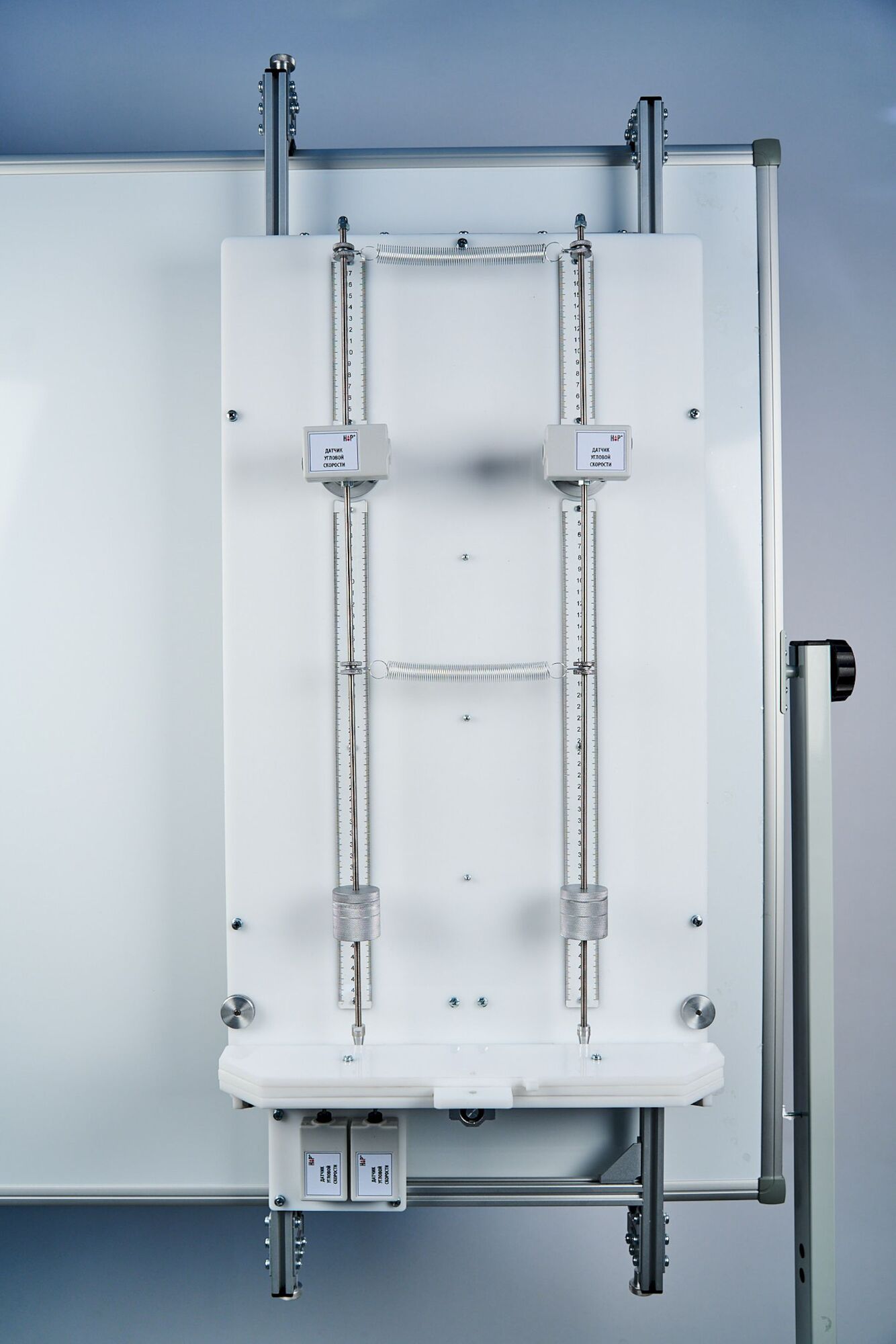

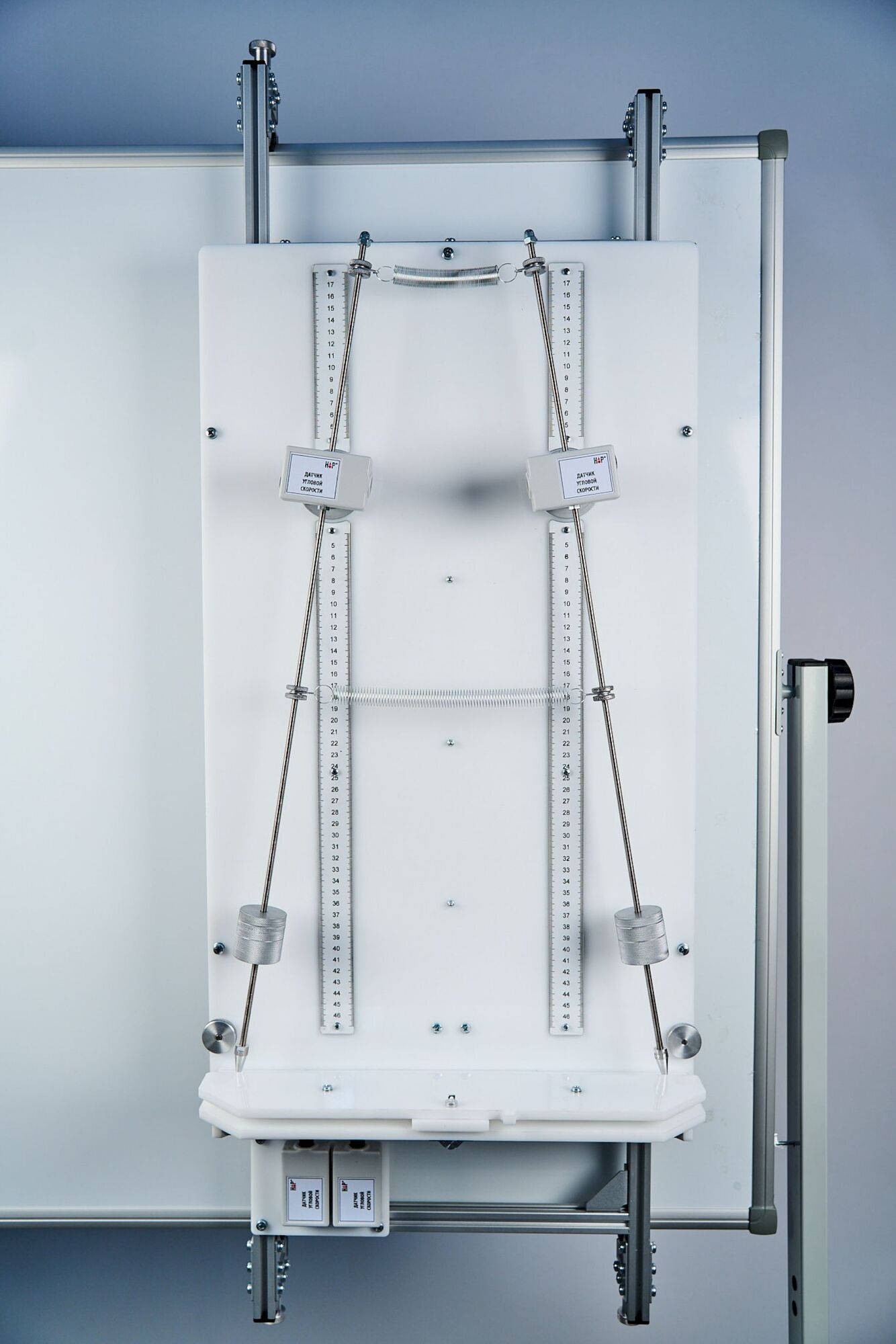

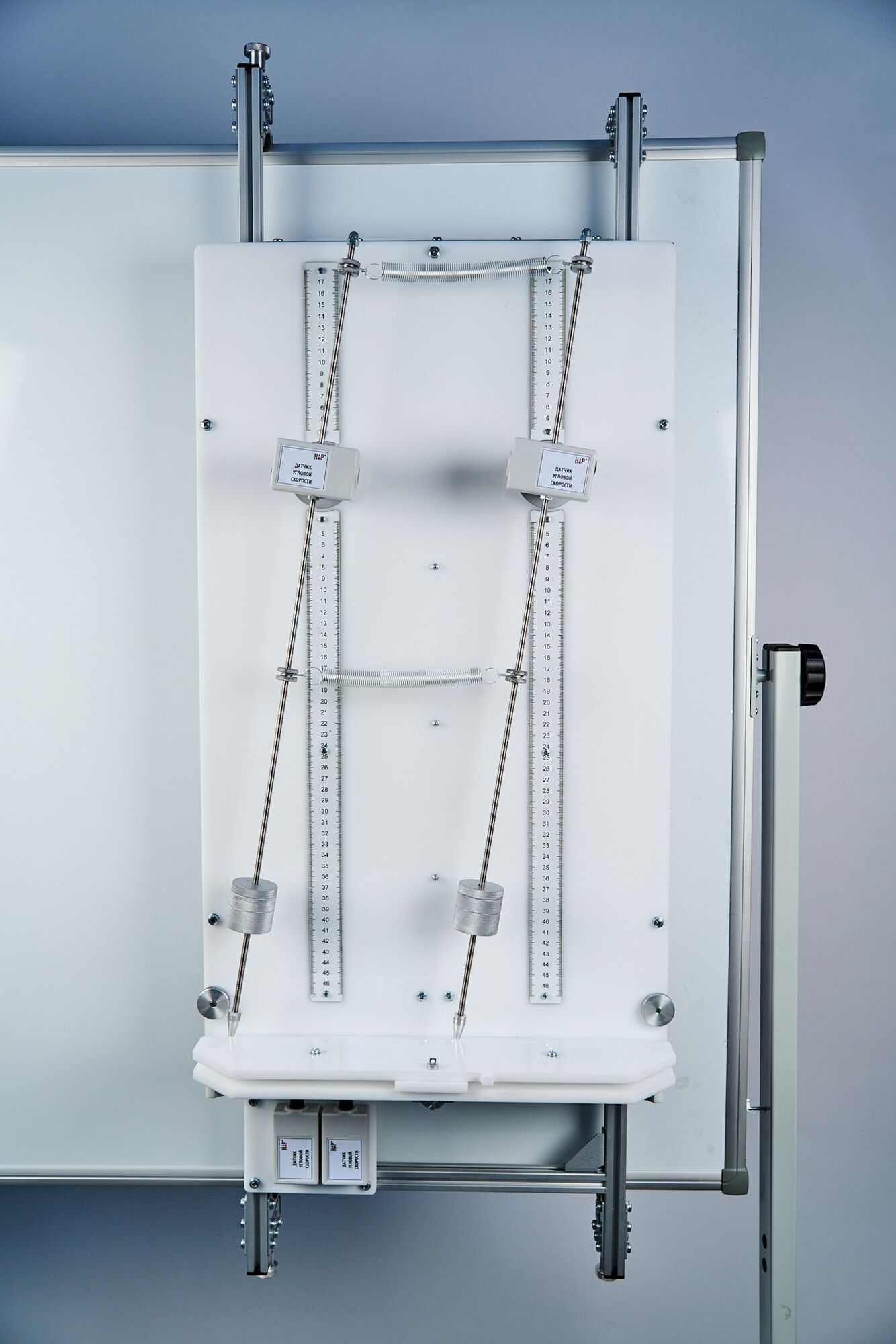

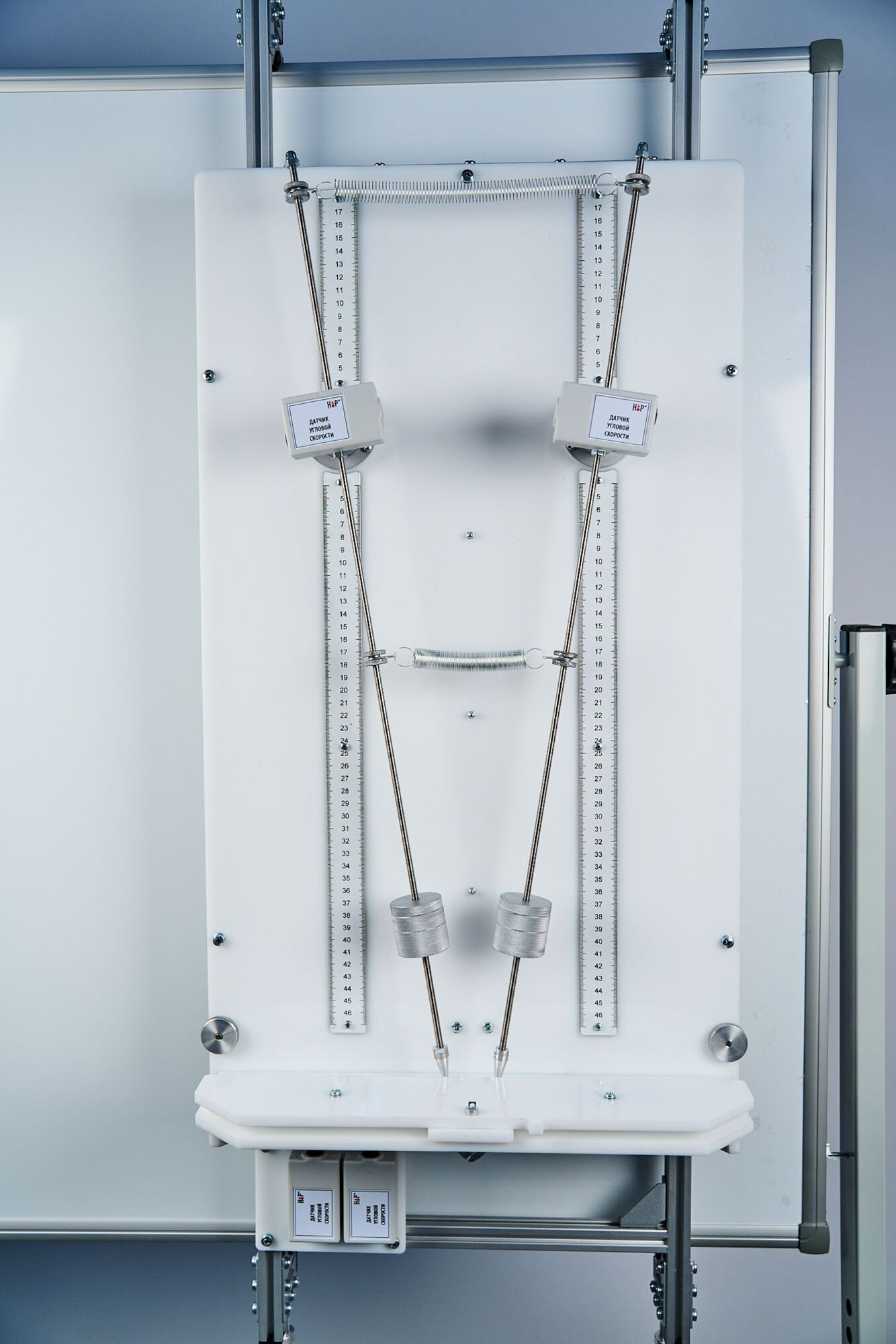

Два одинаковых маятника (тонкие стержни с грузами) совершают колебания в плоскости, параллельной поверхности стенда. Их движение регистрируется датчиками угловой скорости. Связь между маятниками обеспечивается двумя пружинами, которые крепятся к стержням по разные стороны от оси вращения. Для подстройки периодов колебаний грузы могут перемещаться вдоль стержней. Стартовое устройство осуществляет синхронный запуск маятников с требуемой разностью фаз колебаний.

Чему научится пользователь
— Изучению свободных колебаний механической системы с двумя степенями свободы
— Измерению периодов собственных колебаний маятников, периода синфазных и периода противофазных колебаний с точностью 10^-3 с определение нормальных частот
— Измерению частоты внешнего воздействия на систему
— Изучению биений как результата сложения нормальных колебаний связанной системы двух маятников
— Изучению влияния степени связи на частоты указанных колебаний

— Настольный стенд
— Физический маятник регулируемый
— Цифровой датчик угловой скорости
— Устройства связи маятников

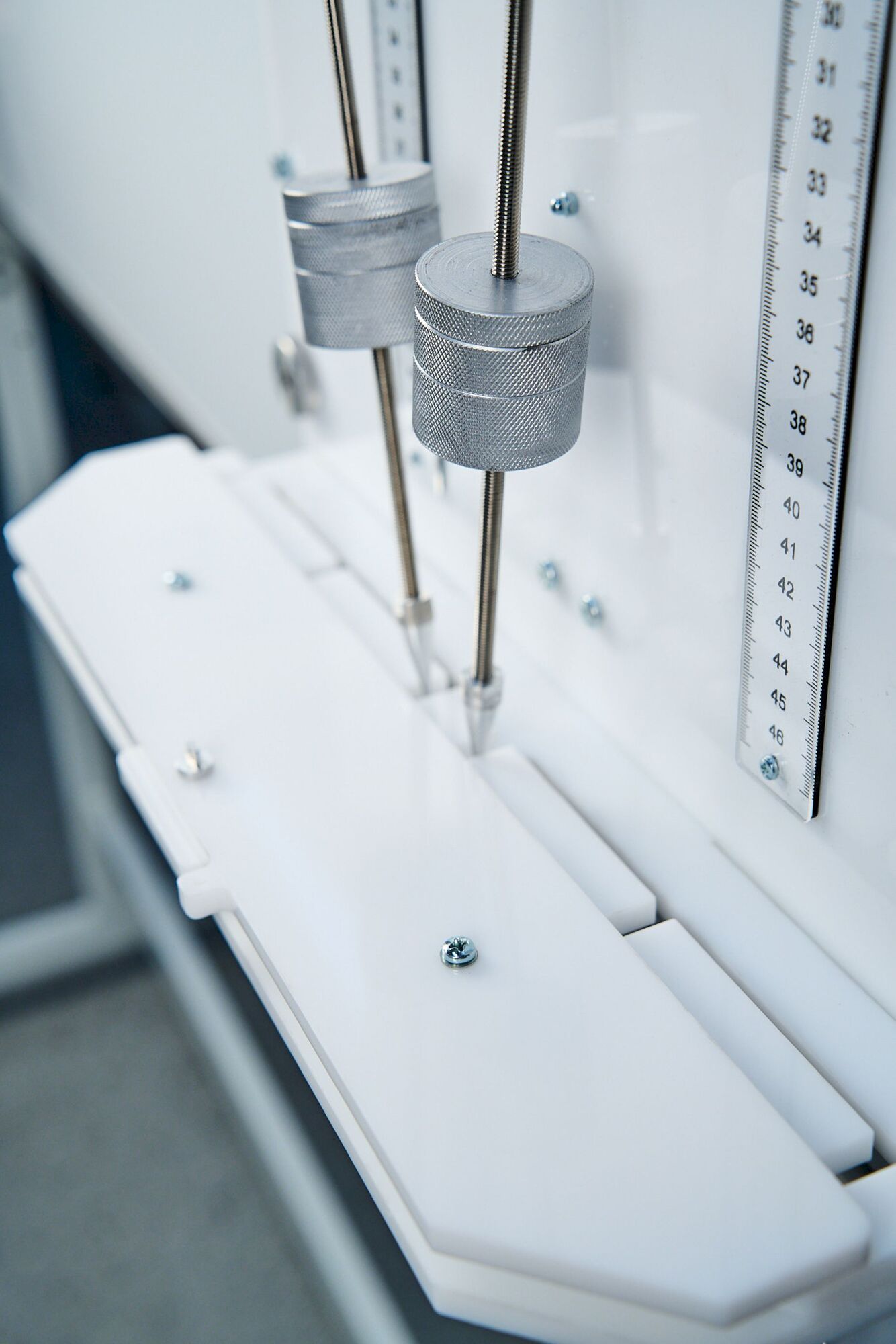

— Устройство для запуска колебаний
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов

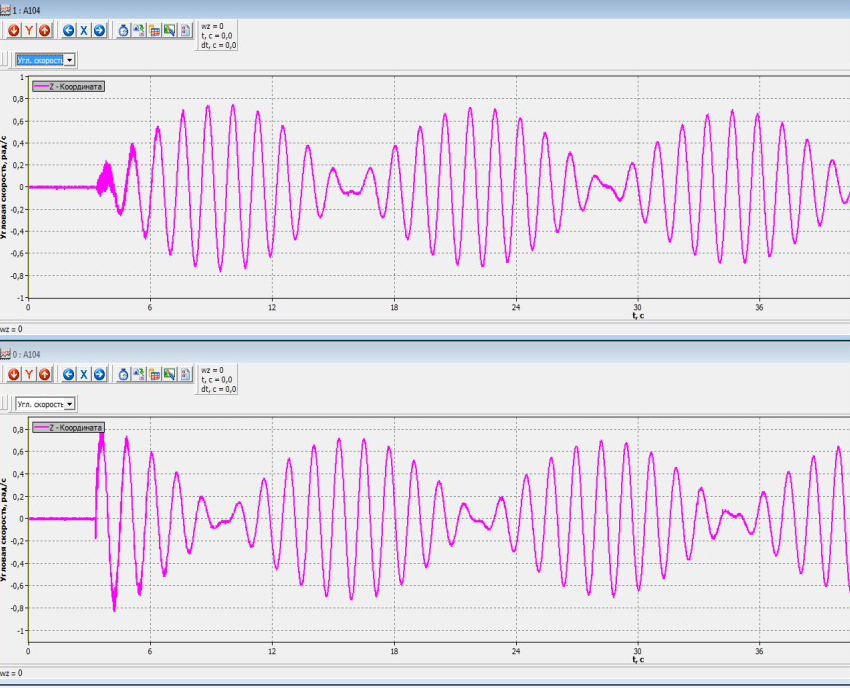

На экран компьютера выводятся зависимости угловых скоростей маятников от времени, которые позволяют определить частоты различных типов колебаний маятников.
Запись колебаний осуществляется с временным разрешением 5 мс. Это позволяет по осциллограмме (10 — 15 колебаний) определять период колебаний с точностью до 1 мс, а частоту – с точностью 0,00 1Гц.
Лабораторная установка обеспечивает не только возможность сопоставления частоты биений с разностью частот синфазных и антифазных колебаний, но и доказательство того, что «быстрые» колебания происходят на частоте, равной полусумме этих частот.
